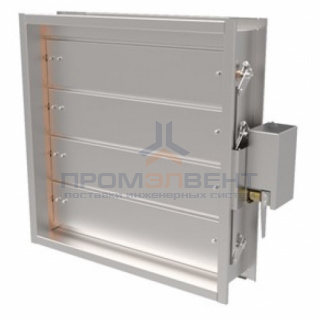

Многолопаточный клапан дымоудаления Гермик-ДУ

Противопожарный клапан Гермик-ДУ

Предел огнестойкости:

• дымовой – E 90
• нормально закрытый – EI 90

Назначение

По функциональному назначению клапаны могут применяться в качестве:

• нормально закрытых (З)
• дымовых (Д)

согласно требованиям ГОСТ Р 53301-2013, а также в полном соответствии техническому регламенту о требованиях пожарной безопасности N 123-ФЗ.

Исполнение

• Общепромышленное (Н)

Конструкция

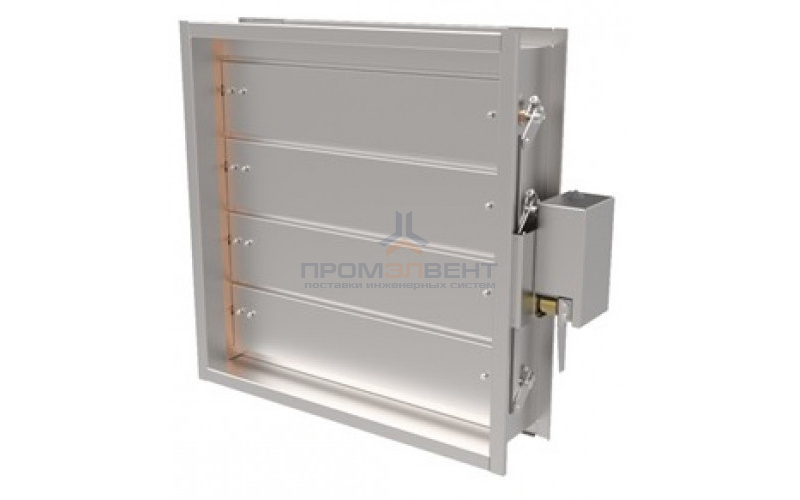

ГЕРМИК-ДУ – многолопаточный противопожарный клапан без вылета лопаток за габарит корпуса. Клапаны изготавливают прямоугольного сечения в жёстком коробчатом корпусе, в котором на осях установлены створчатые лопатки поворотного типа. Угол открытия лопаток составляет 90°. Клапаны ГЕРМИК®-ДУ сохраняют работоспособность вне зависимости от пространственной ориентации и плоскости установки. Клапан в стеновом исполнении имеет незначительные потери живого сечения.

Исполнительный механизм:

• электропривод типа «открыто/закрыто» или электромагнит питанием 220 или 24В;
• электропривод в клапане канального исполнения размещается только снаружи клапана, стенового исполнения – в специальной нише внутри клапана, всегда на боковой стороне клапана – размер «В»;
• электромагнит в клапане канального исполнения размещается только снаружи клапана, стенового исполнения – в специальной нише внутри клапана.

Клапаны изготавливают двух типов:

• канальный – предназначен для присоединения к вентиляционному каналу (к системе воздуховодов) или к стеновой преграде или перекрытию. Имеет два присоединительных фланца.
• стеновой – предназначен для заделки клапана в шахту, стеновое или потолочное перекрытие. Отличается от канального наличием только одного присоединительного фланца и отсутствием на наружной поверхности клапана движущихся или вращающихся частей и обслуживаемых узлов. Имеет незначительные потери живого сечения.

В зависимости от размеров требуемого рабочего сечения клапаны ГЕРМИК®-ДУ могут изготавливать как в односекционном, так и в многосекционном (кассетном) исполнении – как в канальном, так и в стеновом варианте исполнения.

Приведение клапана в рабочее положение осуществляется:

• в автоматическом режиме – дистанционно с помощью электропривода типа "открыто/закрыто" (приведение клапана в рабочее или охранное положение может осуществляться полностью дистанционно с пульта управления или вручную с использованием рукоятки ручного взвода, всегда входящей в комплект обязательной поставки к электроприводу);
• в полуавтоматическом режиме – с помощью электромагнитного привода совместно с возвратной пружиной (приведение клапана в рабочее положение осуществляется при подаче токового импульса на электромагнит, возврат клапана в охранное положение происходит только вручную с помощью рукоятки).

Механизм аварийного срабатывания клапанов ГЕРМИК®-ДУ:

• при оснащении электромагнитным приводом лопатки устанавливаются в рабочее положение (клапан открыт) за счет энергии возвратной пружины, реализующейся при подаче электрического импульса на электромагнит. При напряжении питания электромагнита 220В – длительность импульса не должна превышать 10 сек. Возврат клапана в охранное положение происходит только вручную с помощью рукоятки;
• при оснащении электроприводом, лопатки клапана автоматически устанавливается в закрытое (охранное) положение. Электропривод "открыто/закрыто" после срабатывания в охранном положении (клапан закрыт) обесточивается. Далее, при аварийном срабатывании: на электропривод "открыто/закрыто" подается питание и лопатки клапана автоматически устанавливаются в рабочее положение – клапан открывается за счет энергии двигателя привода. Таким образом, управление лопатками в клапане происходит путем подачи напряжения на соответствующие группы контактов электропривода.
