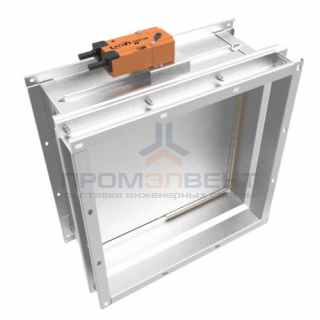

Клапан универсальный КПУ-2 противопожарный

КПУ®-2Н канальный прямоугольный

КПУ®-2Н канальный круглый

КПУ®-2Н стеновой (только прямоугольного сечения)

Условия эксплуатации КПУ-1Н

Клапаны серии КПУ должны эксплуатироваться в следующих условиях:

• умеренный и холодный климат — УХЛ — 3-й категории по ГОСТ 15150-69;
• температура окружающей среды в диапазоне от -30 °С до +40 °С.

Технические характеристики

Клапаны изготавливаются следующих типов:

• канальный (2 присоединительных фланца; исполнительный механизм снаружи);
• прямоугольного сечения (глубина корпуса - 260мм);
• круглого сечения (глубина корпуса 410-665мм, диаметр- не более 710мм).
• стеновой (1 присоединительный фланец, исполнительный механизм внутри);
• прямоугольного сечения (глубина корпуса-380мм).
• нипельный (нипельное присоединение, исполнительный механизм снаружи);
• круглого сечения (глубина корпуса 510-765мм, диаметр - не более 710мм)

Клапан КПУ-2Н состоит:

ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ:

назначение НО:

• электромагнит (только для исполнения Н);
• электропривод со встроенной возвратной пружиной и терморазмыкающим устройством(ТРУ только для исполнения Н);

назначение НЗ и Д:

• электропривод типа «открыто/закрыто»;
• электромагнит (только для исполнения Н).

КОРПУС- сборный сдвоенный состоящий из условно "горячей" части

• корпуса клапана исполнения КПУ-2Н и условно "холодной" части
• - участок стального воздуховода, разделенных термоизолирующей вставкой.

ЛОПАТКА - створчатая поворотного типа. В качестве материала лопатки для назначения НО, НЗ используются огнестойкие плиты. В качестве уплотнения на торцевой поверхности лопатки размещается термовспучивающийся материал. Для клапана назначения Д лопатка имеет полую коробчатую конструкцию, выполненную из стали. Конструктивные особенности размещения лопатки в корпусе предотвращают возможность ламинарного течения потоков воздуха в зоне примыкания лопатки с корпусом, что существенно повышает надежность работы клапана при воздействии высоких температур. Может иметь вылет за габарит корпуса.
