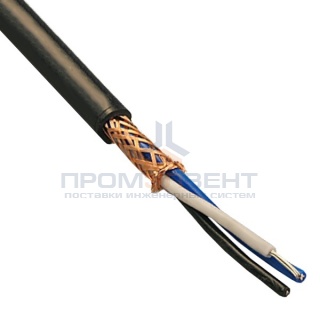

Кабель монтажный МКЭШвнг(А)-LS 2х2х1 экранированный с скрученными попарно жилами

Кабель монтажный, медный, луженый для промышленных сетей передачи данных МКЭШвнг(А)-LS 2х2х1мм Автопровод

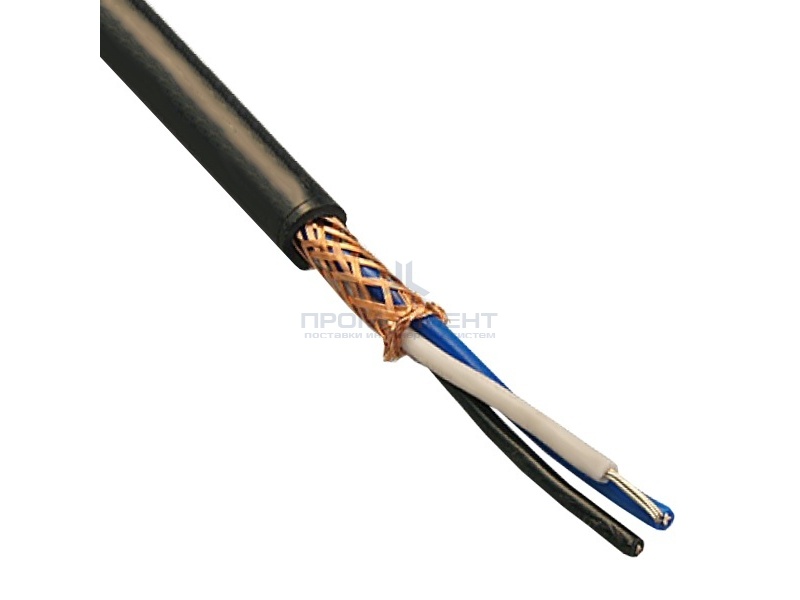

МКЭШвнг(А)-LS - кабель многожильный монтажный с гибкими лужеными жилами, скрученными попарно, с изоляцией из ПВХ пластиката пониженной пожарной опасности с низким газо- и дымовыделением, в медной экранирующей оплетке, в защитном шланге из ПВХ пластиката пониженной пожарной опасности с низким газо- и дымовыделением.

Кабели предназначены для формирования информационных полевых шин, подключения датчиков с цифровым частотно-модулированным сигналом, сигналом 4-20 мА, по интерфейсу HART, RS485, RS482, RS422 и другим интерфейсам, требующим использование «витой пары» в качестве канала приема/передачи данных. Рабочее номинальное переменное напряжение до 500 В включительно, частота до 400 Гц или постоянное напряжение до 750 В включительно, температурный режим эксплуатации от -60°С до +70°С.

• Токопроводящая жила: медная, луженая, многопроволочная.
• Изоляция: ПВХ пластикат, для кабелей с индексом нг(А)-LS - ПВХ пластикат пониженной пожарной опасности с низким газо- и дымовыделением, для кабелей климатического исполнения ХЛ1 ПВХ пластикат морозостойкий.
• Скрутка: изолированные токопроводящие жилы скручены между собой в пары; пары скручены в сердечник повивной или пучковой скруткой. В каждом повиве сердечника есть две счетные пары жил, отличающиеся цветом друг от друга и от остальных пар повива.
• Экран: оплетка из медной проволоки плотностью не менее 65 %. Допускается вместо экранирующей оплетки накладывать экран из алюмофлекса и дренажную жилу из медной луженой проволоки сечением не менее 0,12 мм?. В окончании обозначения экранированной пары дополнительно ставится буква "ф" Допускается под экран на скрученные пары накладывать полиэтилентерефталатную пленку.
• Защитный шланг: ВХ пластикат, ПВХ пластикат пониженной горючести, ПВХ пластикат пониженной пожарной опасности с низким газо- и дымовыделением. Для кабелей климатического исполнения ХЛ1 ПВХ пластикат морозостойкий.
• Броня: Поверх поясной изоляции кабелей МККШв, МККШвнг(А), МККШвнг(А)-LS, МКЭКШв, МКЭКШвнг(А), МКЭКШвнг(А)-LS, МККШвв, МККШввнг(А), МКЭКШвв, МКЭКШввнг(А) наложена броня из стальных оцинкованных проволок диаметром 0,3 мм. Плотность наложения проволочной брони не менее 60 %.
• Количество изолированных пар в кабеле: 2.
• Сечение жил, мм²: 1.
• Электрическое сопротивление изоляции кабеля, пересчитанное на 1 км длины и температуру 20°С, должно быть не менее 10 МОм.
• Кабель стоек к изгибу.
• Кабель не распространяет горение при одиночной прокладке;
• Кабели с индексами «нг(А)» и «нг(А)-LS» не распространяют горение при прокладке в пучках.
• Кабель предназначен для эксплуатации при температуре окружающей среды от минус 60°С до плюс 70°С в условиях фиксированного монтажа и от -15°С до +70°С в условиях монтажных изгибов.
• Кабель может эксплуатироваться при относительной влажности воздуха до 93 % при температуре 35°С.
• Минимальный радиус изгиба при монтаже и эксплуатации должен быть не менее двадцати максимальных диаметров кабеля.
• Максимальная температура токопроводящей жилы при эксплуатации не должна превышать 70°С.
• Строительная длина кабелей МКШв, МКШвнг(А), МКШвнг(А)-LS, МКШвв, МКШввнг(А), должна быть не менее 300 м, кабелей МКЭШв, МКЭШвнг(А), МКЭШвнг(А)-LS, МКЭШвв, МКЭШввнг(А) в общем экране - не менее 200 м, кабелей МКЭШв, МКЭШвнг(А), МКЭШвнг(А)-LS, МКЭШвв, МКЭШввнг(А) с парами в индивидуальном экране, кабелей в проволочной броне всех марок - не менее 100 м.
• Допускается отгрузка товара в размере не более 10% от заказанного количества, бухтами от 50 метров до размера бухт строительной длины.
