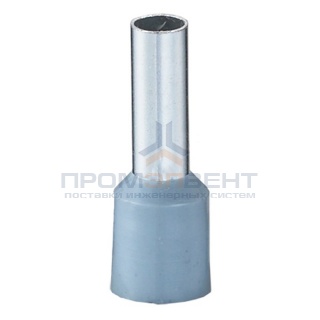

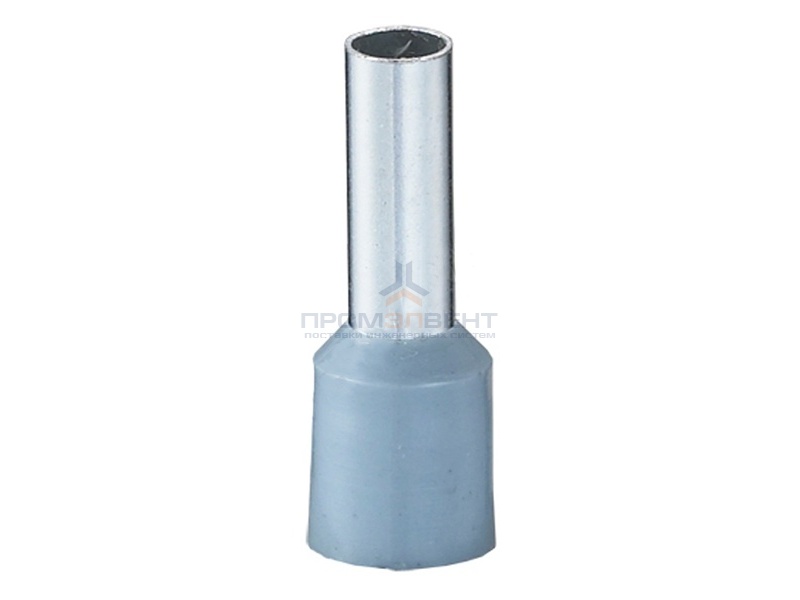

Наконечник штырьевой втулочный изолированный НШвИ 4,0-9 (уп.100шт) КВТ

Наконечник штыревой втулочный изолированный серый 4.0мм² (100шт.) НШвИ КВТ

• Для монтажа одного провода
• Предназначены для оконцевания методом опрессовки гибких многопроволочных медных проводников. Трансформируют концы многожильных проводов в монолитные штифты
• Современная альтернатива обязательному облуживанию концов многожильных проводников при подсоединении к клеммам
• Максимальное напряжение: 690 В
• Размеры изолированных манжет и втулок наконечников НШВИ рассчитаны для монтажа одного проводника соответствующего сечения
• Материал коннектора: медь марки М1
• Покрытие коннектора: электролитическое лужение
• Материал изоляции: полипропилен. Не содержит галогенов
• Термостойкость изоляции: 105 °C
• Цвет изолирующих манжет выполнен в соответствии с цветовой маркировкой DIN 46228, часть 4
• Одинарные и двойные втулочные наконечники «КВТ» представлены в одинаковой цветовой гамме стандарта DIN, что облегчает их поразмерную идентификацию
• Коническая форма манжеты, тип «Easy Entry», облегчает заведение многожильного провода внутрь медной втулки
• Обжим провода поверх медной втулки

Одинарные втулочные наконечники НШвИ являются единственными специально разработанными наконечниками под опрессовку, которые полностью заменяют обязательный процесс облуживания многопроволочных медных проводов (типа ПВ-3, ПВС и т. п.) при монтаже различного электрооборудования. Втулочные наконечники состоят из медной луженой трубки, один конец которой развальцован для облегчения ввода многожильного провода, и полиамидной изолирующей манжеты. Процесс монтажа втулочного наконечника занимает несколько секунд. Предварительно зачищенная многопроволочная медная жила заводится внутрь втулки до упора (упор обеспечивается заходом провода в сужающийся раструб втулки до среза изоляции). Затем втулочная часть наконечника опрессовывается поверх втулки специальным инструментом. При опрессовке контактная часть многопроволочного провода, обжатая втулкой, образует единую монолитную конструкцию, а изолирующая манжета перекрывает изоляцию провода. При необходимости опрессованная втулка может быть впоследствии обрезана по длине на глубину захода в контактное гнездо электрооборудования. Благодаря использованию изолирующей манжеты из полиамида втулочные наконечники допускают расширенный диапазон температур в режиме эксплуатации и имеют автономную систему цветовой маркировки.
